北京凌天：水面救援裝備整體解決方案

北京凌天專業致力于水面救援，從無人機、艦艇、水面搜救打撈，有一整套完整的系統解決方案。下面是我們在水面救援領域的幾款典型裝備。

                  OTS 無線水下通訊系統（美國）

OTS Underwater Communications System for Diver To Surface and Diver To Diver. A complete System will comprise of the followings meant for 08 divers each with different channel/frequency:

無線水下通訊系統采用無線超聲波原理實現了水下人員之間以及與水面人員的通話，具有無線通話、語音清晰、小巧輕便易用的特點。非常適合專業潛水和污染水域救援作業。

系統可實現潛水員與潛水員，潛水員與地面的清晰通話。

一、       系統組成

一套完整的系統（8人組）包含如下設備組成

二、       系統主要組成部分介紹

1、STX-101M水面無線通訊接收基站（8通道）

STX-101M 接收器是一款10瓦，8通道，專為軍事潛水員設計的可用于接收水下信號的接收基站。

The STX-101M transceiver is a 10-watt, 8-channel through-water surface station designed to meet the demanding profile of the military diver. It operates with virtually all OTS Aquacom? and Buddy Phone? transceivers.

2、SSB-1001B1 8通道水下通話器

The SSB-1001B1 接收器是一個 10瓦 高壓，8通道單邊帶水下通訊工具，可與全面罩或者口罩使用。

The SSB-1001B1 transceiver  is a high power 10-watt, 8-channel single sideband underwater communications unit configurable to operate with virtually any style full-face mask (FFM) or mouth mask. With the addition of a CDK-6 Surface Accessory Kit, it is easily converted into a portable surface station.

                          XR-UAV多旋翼無人機系統

制造商：北京天必達科技有限公司

品  牌：飛客

型  號：XR-UAV














XR-UAV“飛客”是北京天必達推出的新一代特種無人機解決方案，是專門應用于特種領域的無人機，如警用、消防、安監、地震等。

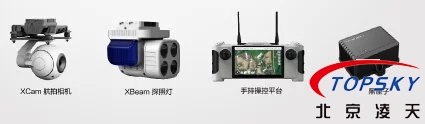

“飛客”由全天候飛行平臺、基于安卓系統的智能手持操控器、開放式掛載和云端監控服務四個部分組成。

“飛客”采用目前世界上先進的設計和制造工藝，能適應大多數天氣和自然環境；高度模塊化的機身組件，方便攜帶的同時可快速拆裝，一體化智能手持地面站，無需專業操作培訓，便可迅速參與空中任務。

XR-UAV“飛客”是一款“賦尖端科技以英雄情懷”的商用無人機，為反恐維穩偵察、救援、環境保護、安監執法等領域提供了最優異的解決方案，能夠一體化解決行業用戶的需求。

優點

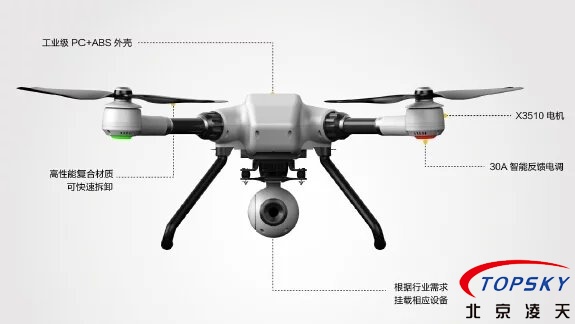

工業級PC+ABS外殼，抗紫外線，防雨。

機身外觀采用工業級PC+ABS混合材料，輕質堅固，

能適應-20℃~60℃的環境變化。耐熱、防水、抗紫外線，保護飛行器遠離環境傷害。

模塊化設計，60秒整機組裝。

高度模塊化的快速裝卸機身結構，60秒即可輕松完成整機組裝。

航空級機臂接口和快速插拔式智能電池設計，拆裝簡單，攜帶方便

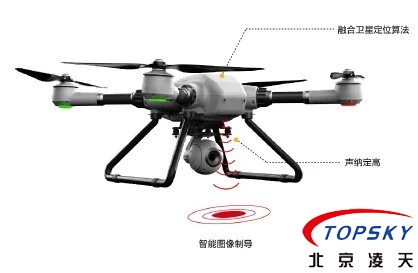

三項保障技術，定位可精確至1米以內。

融合三套衛星定位算法以及聲納定高、智能圖像制導技術，

全面保障定位定高精準可靠，室外定位可以精確到1米以內

內置獨立黑匣子，利于監管，飛行更安全。

內置獨立的飛行數據記錄系統，搭載通訊模塊，可進行實時通信，滿足政府部門的監管需求。

能記錄和傳輸所有飛行器數據，讓監管部門對空中的無人機“了如指掌”，

同時可阻止無人機進入敏感地區，保證無人機合法安全地飛行。

智能電池自動預熱，多重保障減少隱患。

采用的高密度鋰聚合物電池，在溫度低于5℃時會自動預熱，可防止因氣溫較低導致電池無法啟動或突然停止工作等現象的發生，避免因電池產生事故。實時電量顯示，隨時獲知電池剩余電量。內置智能電源管理系統，智能充放電，為電池提供多重安全保護。全鋁合金防穿刺護甲，最大限度降低電池自燃和爆炸隱患。

首創安卓?系統手持操控平臺

業內首創基于安卓?系統的無人機手持操控平臺，集成了帶有安卓操作系統的觸屏和高精度搖桿，配合圖傳、 地面站、3G/4G傳輸?shù)裙δ埽軐崟r傳輸空中圖像。操作簡單，無需專業培訓即可快速上手。

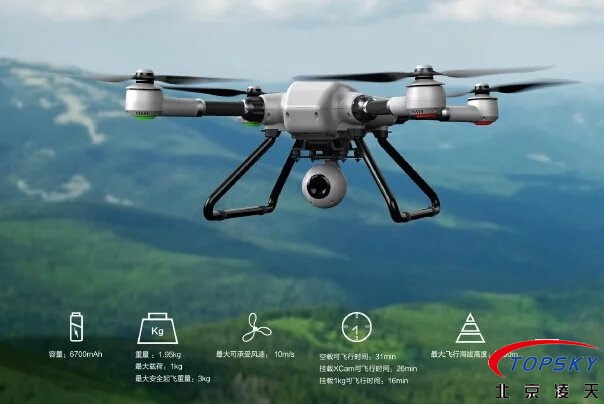

技術參數

無人機參數：

重量：1.95kg

最大載荷：1kg

最大安全起飛重量：3kg

懸停精度：垂直:≤1m  水平:≤1m

最大上升速度：5m/s

最大下降速度：4m/s

最大飛行海拔高度：5000m

最大可承受風速：10m/s

空載可飛行時間：31min

掛載XCam可飛行時間：26min

掛載1kg可飛行時間：16min

外形尺寸：（長*寬*高）

465min*465min*212.5min

飛行控制系統參數

SIM制式：2G,GPRS

后備電池續航時間：150min

地面站參數

屏幕尺寸：7英寸高亮度HD顯示屏

處理器：4核Z1處理器

電池續航：8小時

圖像鏈路：2.4G數據/圖像鏈路

圖像通道：5.8G“零”延遲圖像通道

電機參數

型號：014-3510

額定電壓：14.8VDC

KV值：600KV±5%

使用電壓范圍：11.1~14.8V DC

額定負載：14*4.8碳纖槳

額定轉速：6450±5%rpm

使用環境：-10~+70℃

保存環境：+15~+40℃

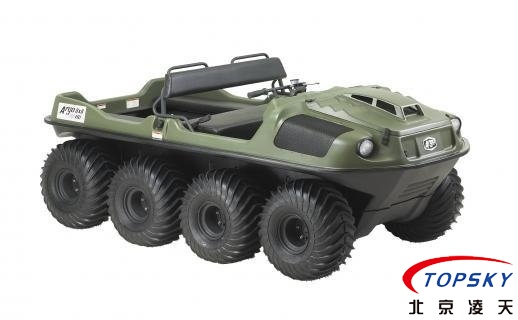

水陸兩用多用途救援車（加拿大）

對不喜歡妥協方案的人們來說，該車是終極選擇！配備齊全-強勁且低噪音液冷型，燃油噴射式發動機，高效的ADMIRAL變速箱和大型25英寸（635毫米）輪胎，使該機器能夠在滿載的情況下高速駕駛和一流的極端路面行駛性能。橡膠履帶可選，以實現松軟路面或雪地的最佳牽引。

范圍：
搜尋和救援
緊急醫療服務
災難和危險物料快速響應
執法
國土安全
海岸巡衛
消防和防治
病菌和害蟲防治
人員和設備運輸
惡劣地形后勤車

技術特點
地面壓力較低
對環境無害
水淹地區駕駛
穿過深泥和沼澤地區
完全水陸兩用*
可承載6人**
穿越深雪和冰層
高海拔性能
穿越障礙和巖石路面
拖拽拖車和物資

技術參數：
發動機:4沖程頂置氣門V型雙汽油發動機，電子啟動，全壓力潤滑和油濾，3年發動機質保
發動機型號:Kohler Aegis LH775
馬力:30
排放:748cc
冷卻:液冷
啟動:電動
制動:液壓
操作:整套人體工程學操作手柄，帶安裝在儀表盤上的操縱桿。為操作安全和便捷，ARGO提供雙模式操作以提高效率，增加靈活性。
控制器:右手轉把式油門和安裝在儀表盤上的阻氣門控制。照明開關和點火開關。
離合:皮帶驅動，連續無級變速，將發動機功率最大化以驅動傳動裝置。
變速箱:ADMIRAL三重微分變速，帶高低檔選項，前進，中檔和后退檔。
驅動系統:滾子鏈驅動機加工鏈齒，用花鍵連接到一個1/4英寸直徑的車軸。軸承可潤滑。
支架:成型槽鋼焊接保證高強度和耐久性。聚酯粉末涂層提供持久保護。
車身:真空高分子聚乙烯制成
防撞擊滑板:標準
陸地-載重:1150磅/521千克
水中-載重:1000磅/454千克
牽引能力:1800磅/816千克
載客人數-陸地:6人
載客人數-水中:4人
燃料容量:7.1美國加侖（27升），透明聚乙烯油箱。8小時駕駛。
速度-陸地:20mph/32kph
速度-水中:3mph/5kph

裝運重量:1260磅（571千克）

軸承延伸-前:標準

軸承延伸-后:標準

LCD數字計量組:車速表、轉速計、里程表、電壓表、計時表、發動機冷卻液溫度、低油壓、停車制動指示燈和發動機檢測燈

輪胎:ARGO AT189 25x12.00-9 NHS

地面壓力:輪胎2.1磅/平方英寸（14.5kPa），履帶0.67磅/平方英寸（4.6Kpa）

離地間隙-輪胎:9.5英寸（240毫米）

離地間隙-履帶:10.5英寸（265毫米）

操作條件:全天候，全路面，-40°C to +40°C

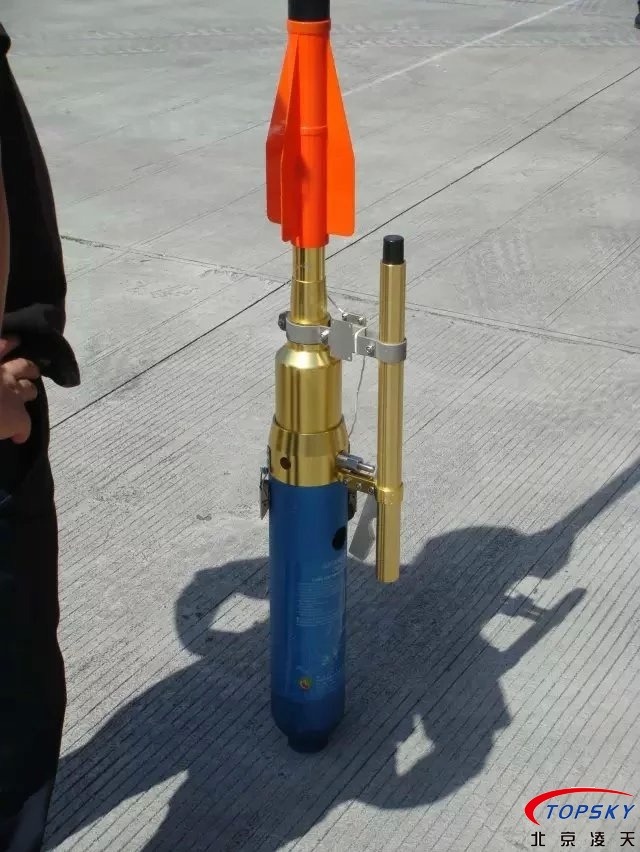

230型遠距離氣動拋繩器系統

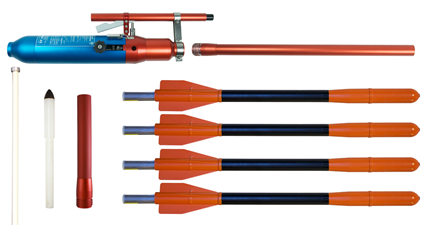

230型遠距離氣動拋繩器系統是由壓縮空氣驅動的繩索拋繩器。根據不同的使用目的，可選擇使用不同的拋射體。但所有拋射體都通用同一個基礎部件。發射管亦可以互換。

安全性

-無爆炸，僅只由空氣驅動。可以發射到易燃區或在易燃區域發射。

-產品配備的若干安全功能裝置可防止意外啟動發射。

性能

-發射距離視拋射體而定，最遠可達230米（755英尺）。

-所有的拋射體在脫離發射管時被驅動到最大的飛行速度。這確保了拋射的高精確度，橫風的影響極為輕微。

經濟性

-使用成本低。其成本只是發射4次或6次后為氣缸充氣的成本。

-所有的拋射體和繩索均可重復使用。

-可無限時間存放。LT-230?在定期維護下，可年復一年地正常運作。

工作原理描述

打開氣缸閥門，壓縮空氣將通過減壓閥門進入基礎部件的充氣膛內。膛內氣壓為75巴（即1088磅/平方英寸）。

當扣動扳機時，少量的空氣被導出以激活快門機制，使充氣膛內75巴（即1088 磅/平方英寸）的壓縮空氣流入發射管，在拋射體尾部產生7630牛的發射推力。

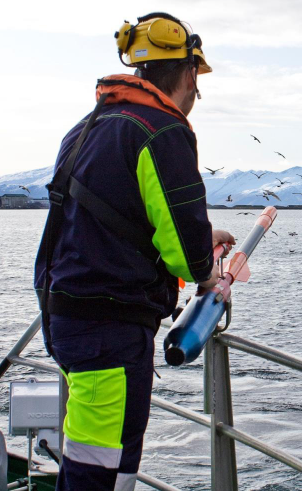

由于LT-230? 可產生強達5300牛的后座力，將其支撐穩固就非常重要。在操作時，可以將LT-230? 的后端抵住足以承受此強度的牢固支點。我們更建議您使用樞軸支架設備（第26頁），它可為所有的操作提供良好的靈活性和安全性。

如果氣缸充入200巴（即3000磅/平方英寸）的壓縮空氣，即可為4次最大射程的拋射操作提供足夠的壓縮空氣。若氣缸充入300巴（即4350磅/平方英寸）的壓縮空氣，則在再次充氣前，可為6次最大射程的拋射操作提供足夠的壓縮空氣。

使用標準的高壓空氣壓縮機為氣缸充入普通空氣即可。在一些國家，需要額外配接一個的連接器來為氣缸充氣。

技術數據：

重量/長度

       7.5千克/65 厘米（16.5磅/ 25.5英寸）

顏色

       紅色和藍色

材料

       電鍍鋁合金，不銹鋼

充氣膛內壓

       75巴（1088磅/平方英寸）

平均發射初速

       60米/秒（200英尺/秒）

最大后坐力

       5300牛

氣缸：

壓強

       200/300巴（3000/4350磅/平方英寸）

容積

       1500立方厘米（91立方英寸）

接口

       標準DIN 477 BA 接口

WD2.0水下生命探測儀

WD2.0水下生命探測儀

制造商：北京凌天世紀自動化技術有限公司

功能說明：該產品主要應用于水下生命救援探測，水下打撈，水下工程作業，檢修等的視頻圖像收集。

配鋼索電纜，探測深度超過50m

SD數據存儲卡

7英寸彩色顯示屏

顯示器可用遙控器調節

攝像機配備白光燈（紅外燈可選）

攝像機燈光亮度可調節

帶一路輸入/一路輸出

圖像可通過數據轉換器進行電腦存儲

電纜長度：20米/30米/40米，并配不銹鋼電纜輪

監視器輸入電壓：12V直流

帶可充電電池

內置采集卡

技術參數：

1、顯示屏：7寸16:9高清晰度彩色液晶顯示屏

2、視頻制式：PAL制/NTSC制（可選）

3、分辯率：480×3（RGB）×234

4、菜單顯示：英文屏幕顯示

5、圖像功能：具有左右、上下反轉功能

6、視頻配置：一路視頻輸入，一路視頻輸出

7、影像傳感器：1/4" 彩色夏普 CCD

8、分辨率：420線(攝像頭）

9、最低照度 ：0Lux(高亮白光開啟）

10、額定電流：70mA(紅外燈/白亮燈開啟時,最大電流300mA)

11、電源：DC12V

12、水下可視距離：0.5-3米（視水質而定）

13、鏡頭：標配3.6mm 92度(可選)

14、白光燈:8顆

15、電纜線:40米（20-50米可選，價格不一樣）

16、防水等級:5個大氣壓下無漏水現象

17、工作溫度 -10°C - +60°C

18、信噪比 ≥48dB

19、功率消耗：約

配置：

50m鋼索電纜

紅外攝像頭

電纜卷盤

SD視頻存儲卡

7英寸彩色顯示屏

12V直流鋰電池電源
