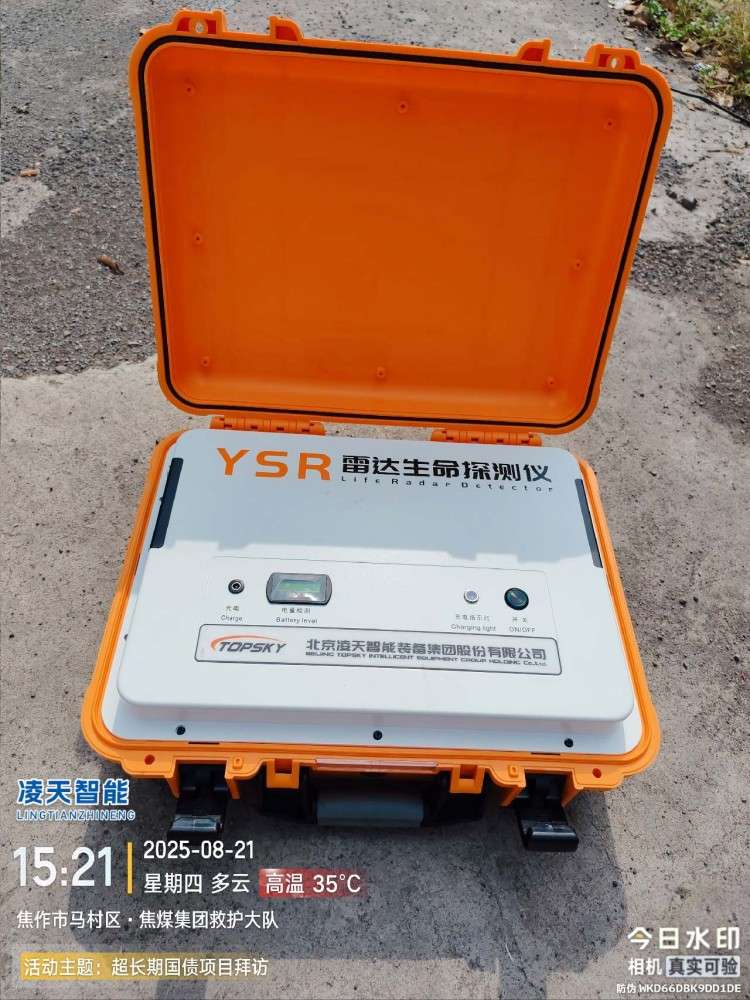

雷達生命探測儀

一、產品概述
符合XF 3010-2020《消防用雷達生命探測儀》標準、雷達生命探測儀由雷達主機、控制終端、備用電池、充電器等組成。
采用綜合微功率超寬帶雷達技術與生物醫學工程技術研制而成，利用超寬譜脈沖雷達對廢墟的強穿透性，結合專業的雷達信號處理算法，最終實現在廢墟中快速探測、搜救幸存者的功能。，它借助于電磁波可以穿透一定厚度的遮擋介質，探測到人類存活者的生命信息，通過檢測人體生命活動所引起的各種微動如呼吸、心跳等信息，達到尋找存活者的目的。用于在自由空間和穿透非金屬介質進行生命探測，主要用來對被掩埋在倒塌建筑物、廢墟、土壤等里的人類幸存者或?qū)τ跓煛㈧F等環境中的人類生命進行探測搜尋。
接收顯示器可以接收并處理雷達信息，將數據顯示至平板上，平板操作簡單、界面友好、極易使用。
二、適用范圍
消防火災救援
危化事故救援
地震塌方救援
應急救援
水域救援
安檢海關邊防探測
三、產品特點
★穿透能力強：穿穿透墻體55cm，靜止生命體探測距離30m； 運動生命體探測距離32m。★智能算法：同時探測5個目標，并智能提示運動、靜止生命體
★多工作模式：支持二維定位，可全區域掃描、逐檔精確掃描，軌跡探測等多種工作模式。
通信距離遠：雷達操控平板可遠距離進行無線遙控操作，空曠條件下，通訊傳輸距離可達200m。
★高精度：定位精度高、靈敏度高，準確率大于95%。
★高防護等級：防爆：Ex ib IIB T6 Gb，防護等級：IP67
四、主要技術指標
1、裝備組成：包含雷達主機、控制終端、備用電池、充電器。
2、隔墻探測距離：穿透墻體55cm，靜止生命體探測距離30m； 運動生命體探測距離32m。
3、探測類型：具有二維定位探測功能，能夠?qū)⑻綔y目標結果以橫縱坐標方式在屏幕上顯示，在探測運動目標時具有行動軌跡顯示功能。
4、探測顯示：對探測區域內是否存在生命體自動判別，將探測到的靜止目標和運動目標以不同的圖形顯示在控制終端上，并給出提示，識別目標數量≥5個，以不同顏色區分。
5、探測范圍：探測張角：≥120°，垂直≥100°，探測水平面積≥8400m2，探測錐形體積≥84000m3。
6、控制終端：≥8寸，中文Android操作系統，應能通過遙控方式與雷達主機進行通信，并能控制雷達主機工作，支持查看歷史記錄功能，可查看雷達電量。
7、遙控距離：空曠環境下雷達主機和控制終端的無線通訊距離170m。
8、靈敏度控制：高、中、低三擋靈敏度控制。
9、探測精度：縱向平均誤差8cm，橫向平均誤差27cm。
10、探測速度≤2秒。
11、模式選擇：可根據不同的環境選擇不同的模式，將不需要探測的位置過濾掉。
12、掃描方式：全局式掃描、步進式掃描、定檔掃描。
13、可對空氣、廢墟、穿墻等場景進行搜索模式的選擇，實現優化檢測。
14、可穿透磚墻、預制板、混凝土、土壤、巖石、木材等非金屬、含水量低的物體；可根據實際環境自動優化搜索模式，也可手動選擇搜索模式、穿透能力：能夠連續穿透11m厚磚混實體墻體探測到生命體。
15、雷達探測準確率≥95%，現場可多臺設備同時工作，互不干擾。角度誤差≤15°；
方位誤差≤20°；
16、續航：可更換電池，電池具有電量顯著提示，單塊電池續航時間10.2小時。
為加強野外搜索電池續航能力，配備電池數量2塊；
17、工作溫度：-20℃ ---  +50℃；
18、雷達主機（含電池）重量≤7KG，尺寸≤480×390×155mm。
19、外殼防護等級≥IP67。
20、防爆認證:Ex ib IIB T6 Gb。

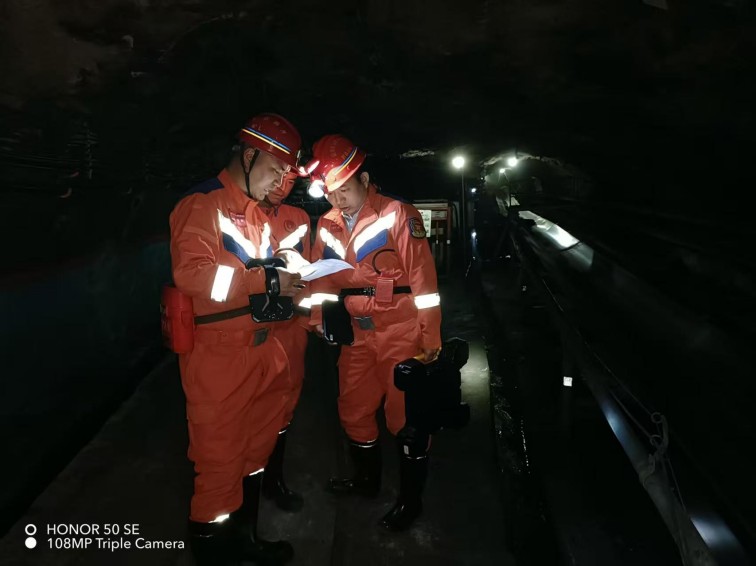

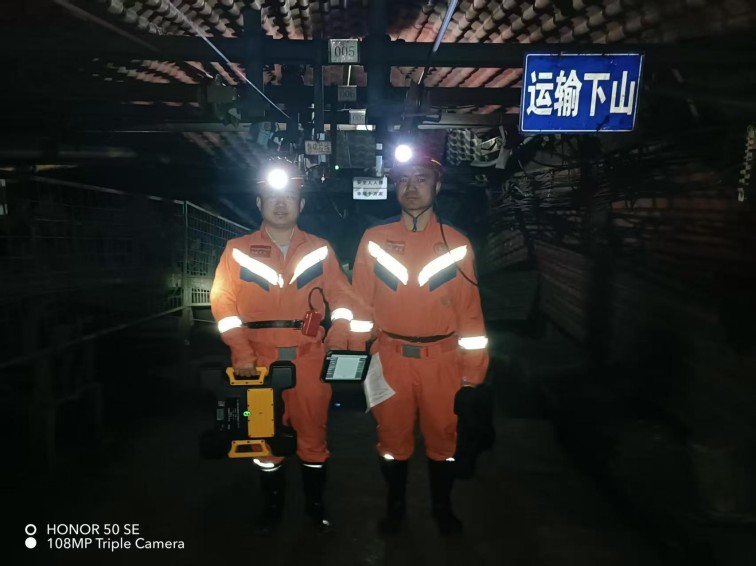

黔西南救護隊井下實測
