多功能輕型應急救援車

一、產品概述

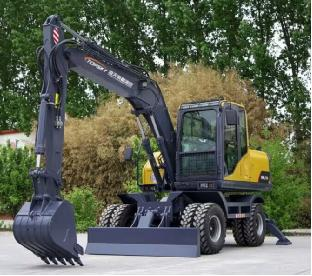

JY40/341是一款多功能輕型應急救援車，車輛采用4×4全驅動越野底盤，通過性能好，涉水能力強，車輛尺寸更緊湊，更機動靈活，具有專用作業臂架,配置并隨車運輸挖斗、破碎錘、抓斗三種輔具，可與作業臂架快速安裝并更換，實現起重、挖掘、破拆、抓取功能，車輛前方具有快裝卸式推鏟，后方具有牽引絞盤等裝置，駕駛室頂部安裝升降照明燈，整車具備起重、挖掘、破拆、抓取、發電、照明、破障、牽引等功能，實現對災害現場應急救援作業。
二、使用范圍
用于洪澇災害引起的建筑倒塌，道路損毀等環境等搶險救援場景
三、產品特點
1、高機動性底盤
采用越野四驅底盤，適應野外、山區等各種復雜路面狀況行駛；
2、多功能化
裝備配備舉升臂架、挖斗、破拆錘、抓斗、推鏟、牽引絞盤、發電機組、升降照明燈等搶險裝備，實現多種場景的救援作業；
3、動力強勁
采用大功率柴油發動機，滿足裝備行駛及救援系統作業的大功率需求。
4、安全性高
配備后部液壓支腿，作業時防止后部傾翻，先導式動作控制，防止發生操作誤動作。
四、主要技術指標
4.1 整機參數：

1.名稱：多功能輕型應急救援車
2.型號：JY40/341
3.基本功能：具備起重、挖掘、破拆、抓取、發電、照明、破障、牽引等功能
4.采用4×4（四驅）越野底盤
5.獨立單開門駕駛室，乘員≥1人，配有冷暖空調
6.發動機額定功率：≥341kW
7.最高時速：≥90km/h
8.工作質量：17870kg
9.尺寸（長×寬×高）：≤8600×2550×3950mm
10.軸距：≥4800mm
11.燃油：柴油
12.越野底盤輪胎數量：8個（4×2）
13.涉水深度：≥600mm

4.2 起重參數
1.最大吊重：3t

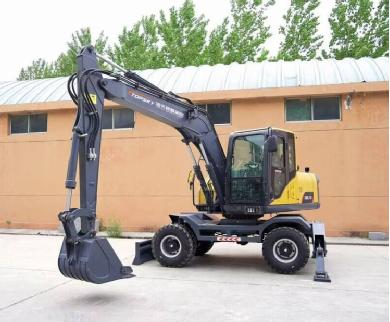

4.3 挖掘參數
1.挖斗容量：≥0.3m3
2.斗桿長度：≥2200mm
3.最大挖掘高度：≥7170mm
4.最大挖掘深度：≥2080mm
5.最小挖掘半徑：≥6350mm
6.最大卸載高度：≥4840mm
7.最大抓裝半徑：≥6270mm
8.斗桿挖掘力：≥20kN
9.鏟斗挖掘力：≥25kN

4.4 破拆參數
1.液壓破拆工具接口：預留超高壓輸出接口，兩路超高壓輸出，兩路超高壓分別獨立使用互不影響。
2.破碎錘釬桿直徑：≥40mm
3.破碎錘最大沖擊力：≥80kN
4.可外接液壓圓盤鋸、液壓擴張鉗、液壓發電機等，可選裝相應工具

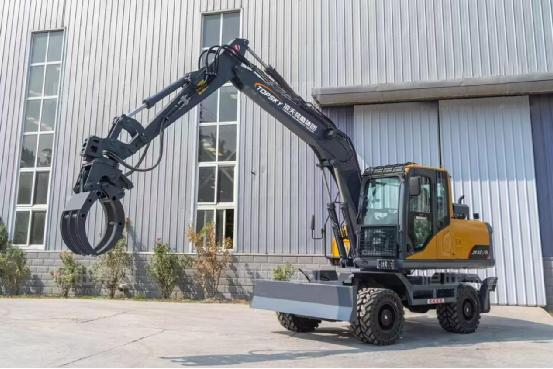

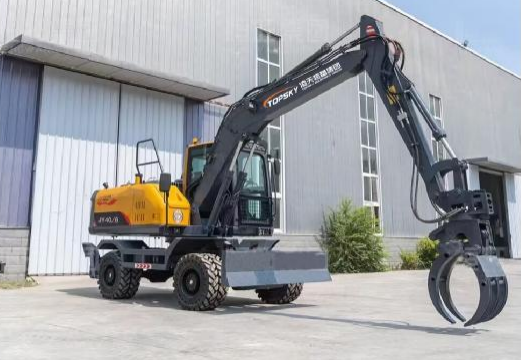

4.5 抓取參數
1.最大抓裝重量：≥1t
2.最大抓裝高度：≥6905mm
3.最大抓裝深度：≥2580mm
4.最大卸載高度：≥4300mm
5.最大抓裝半徑：≥7030mm
6.抓具開口：≥1450mm

4.6 發電照明參數：
1.發電機：功率≥5000W。發電機組輸出電壓≥220V，孔位輸出插座≥4個，燃油油箱≥25L(可外加油箱);注滿油連續工作時間≥8h，發電機組工作時噪音≤90dB(A)，發電機組啟動時間≤30s。
2.升降燈照明功率：4×1000W
3.升降燈離地高度：7m
4.升降燈燈頭：總光通量≥360000Lm，燈光覆蓋半徑≥130m
5.升降燈抗風等級：≥8級。
6.升降燈云臺水平旋轉可360°連續旋轉，垂直旋轉-30°~60°度。

4.7 破障參數
1.推土鏟最大推力：≥15KN

4.8 牽引參數
1.拉力：≥25kN
2.鋼絲繩長度：≥38m
