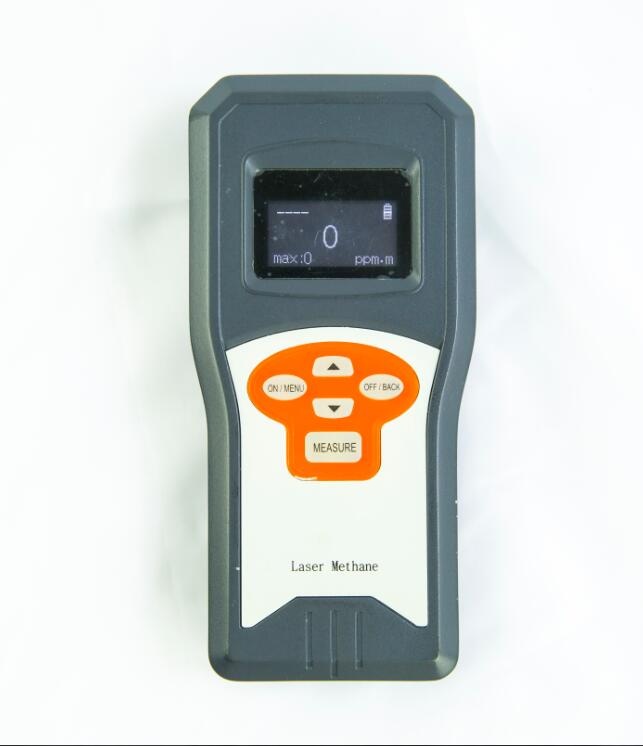

礦用激光甲烷遙測儀JJB30

一、概述
隨著政府，企業及社會對安全監管、礦山、石油氣、地下管網、燃氣管道安全及環保的日益重視，燃氣、抽放、石油氣管道的安全巡檢，尤其是泄漏檢測越來越顯得重要。現有的激光甲烷遙測儀都要求探頭置于有燃氣的環境中，與燃氣直接接觸。實際現場中，常遇到管道或設施難以到達，甚至不能到達（例如圍墻內，花圃中，河流上方，高樓外立管，房間里面等等）的情況。 這就使得管網泄漏巡檢效率不高或?qū)δ承┕芏畏艞壯矙z，給燃氣管道安全帶來隱患。針對這一現象，激光甲烷遙測儀應運而生。
激光甲烷遙測儀是一種高科技的技術，能檢測出從遠距離泄漏出的甲烷。激光甲烷遙測儀是泄漏檢測的產品，它大大地提高了步行巡檢的效率和安全性，該儀器面世以來，得到廣泛認可。
激光甲烷遙測儀采用了可諧調激光光譜(TDLS)技術，可快速探測30米距離內的氣體泄漏。工作人員可以在安全區域內有效地檢測難以到達甚至不能到達的區域，例如繁忙的馬路、懸空的管道、高樓外立管、長距離傳輸管道、無人的房間里面等。使用激光式氣體遙測儀不僅有效的提高了步行巡檢的效率和質量，而且可以使得原來不能到達或不易到達的地方的巡檢變?yōu)榭赡堋?/span>
激光甲烷遙測儀體積輕巧,能耗低,可支持長時間的持續測量任務,能適應多種環境的需要（如較大范圍的操作溫度和壓強、高工作濕度等）。本產品具有靈敏的探測反應能力，只需0.1 秒即可獲知檢測結果，檢測精度可達100ppm-m甚至更低，亦可根據客戶要求定制數據傳輸 的方式，如藍牙，WiFi，數據存儲等。
二、工作原理
激光甲烷遙測儀由激光收發和信號處理兩個子系統構成。激光收發系統包含兩束激光，一束為氣體檢測用紅外激光，另一束為可見紅/綠激光用于指示方向及測量距離。用戶在按下“MEASURE”按鈕時，不可見的紅外激光和類似于指示筆的紅/綠指示激光開始連續的工作。發射端發出的紅外激光在穿過測試氣體時，一部分光被甲烷氣體吸收，另一部分光通過普通的障礙物（如：磚、混凝土、草地等）反射回到接收端。回到接收端的反射光被收集并轉換成電信號傳輸?shù)叫盘柼幚硐到y(tǒng)。信號處理系統通過檢測激光光強被吸收的強弱來判斷被測試環境中是否有氣體泄漏，并將氣體濃度以ppm-m或%vol.為單位顯示在遙測儀中。可見激光同時測量出儀器到反射點的距離并和氣體濃度同時顯示。由于氣體（如甲烷）對特定波長的激光具有吸收作用的原理，本產品只對特定氣體（如甲烷）有反應，不會因為其它氣體、粉塵、水汽等的干擾引起誤報警，這大大提高了檢測的準確性，避免了誤測。
三、產品特點：
1.本質安全型產品；
2.對氣體如（甲烷）具有選擇性，不受其他各種氣體、水蒸氣、粉塵的干擾；
3.遙測距離可達60米；
4.自帶距離顯示功能；
5.體積小，重量輕，方便攜帶；
6.低功耗，可長時間工作；
7.優越的防震、防水、防塵性能；
8.響應速度快，測量范圍大，測量精度高；
9.可根據客戶要求定制數據傳輸方式。
四、技術參數
檢測方式 可諧調激光光譜原理
檢測氣體 CH4 ( NH3/ HCL / C2H6 / C3H8 / C4-C6 可選 )
傳感器類型 紅外激光式
測量范圍 0-10%vol (0 to 99,999ppm-m)
測距儀 有
檢測距離 最遠30m（特制反射面60m）
靈敏度 檢測距離0-15m時，為5ppm-m
檢測距離15-30m時，為10ppm-m %
測量精度 ±10% @ 100 ppm-m (2m)
響應時間 0.1 s （1s 如測距）
報警方式 數字閃動報警
顯示方式 LCD

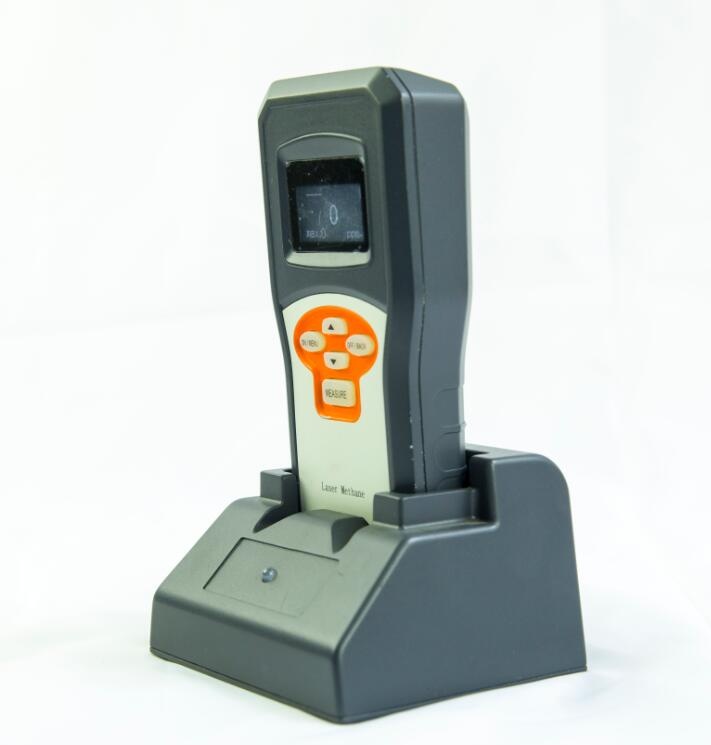

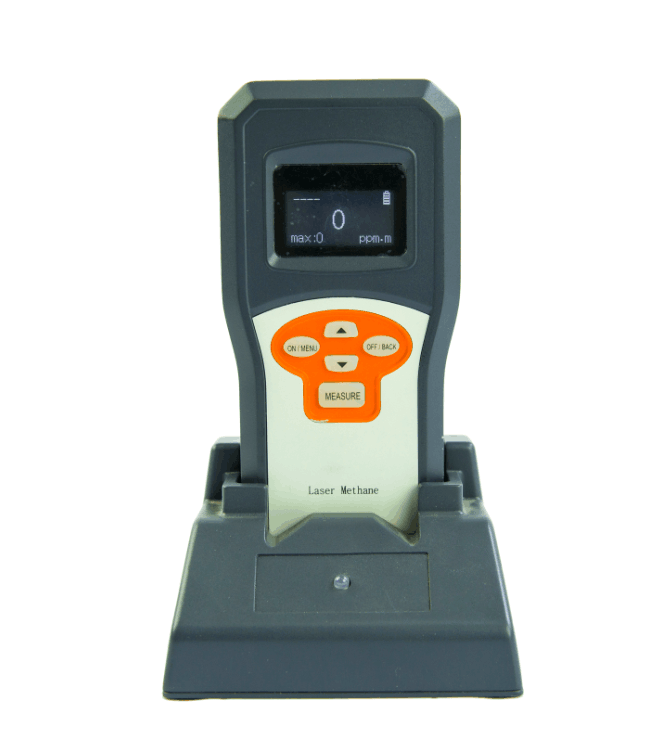

充電方式 充電座, 110-240VAC, 50/60Hz
工作電源 可充電鋰電池（可更換充電電池）
工作時間 電池充滿電后可正常工作10小時
工作環境 工作溫度：-20℃~50℃
相對濕度：≤99%
氣    壓：80kPa-116kPa
外部尺寸 158mm×77mm×37mm
整機重量 380g
材質 ABS+PC
自檢功能 自帶自檢和校正功能，無需日常校準
激光防護等級 Class IIIa
認證方式 CNEX
Exib IIA T4 Gb
防護等級 IP54
可選配置 符合人體工學的背帶
