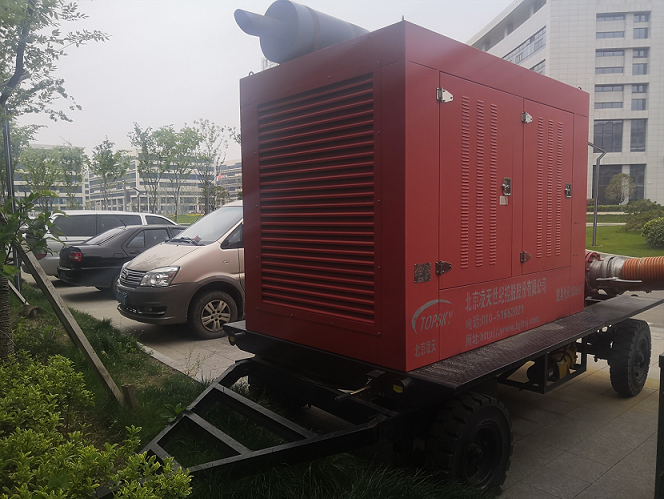

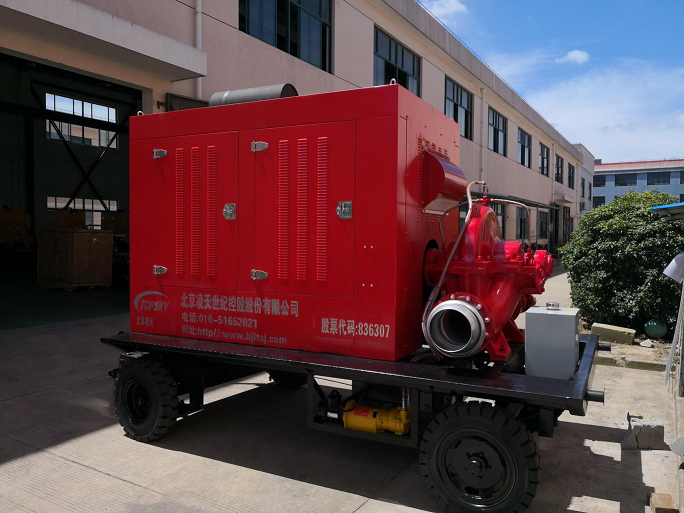

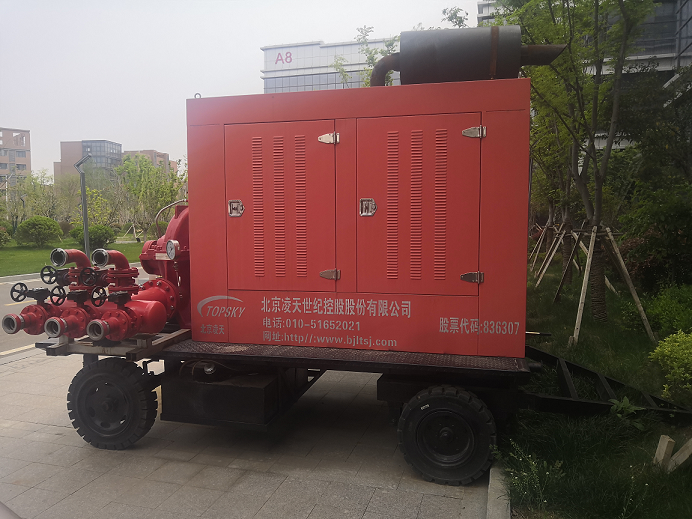

消防機器人試驗用 移動式柴油機高壓泵車組 (柴油機水泵機組)

設備名稱

數量

備注

柴油機

1臺

柴油機冷卻水箱

1只

雙吸中開泵

1只

公共底架

1只

20#

船用齒圈彈性聯軸器

1付

14#

四輪拖車

1輛

實心輪胎，轉向牽引

防雨外殼

1只

罩住發動機

閥門

1個

DN200

壓力表

1套

防震1.6Mpa

真空泵

1套

DC24V

輕型塑筋牛筋管

1條

250mm，7米

進水口保爾快接

1套

10寸

出水口變徑

1套

DN80消防快接2個

油箱

1只

200L

蓄電瓶

2只

12V-200A

排氣消聲器

1只

柴油機廠自帶

資料包：

1套

含柴油機和泵組資料

柴油機控制柜

1臺

轉速、油壓、電壓、水溫、飛車等過載警報顯示、啟動和停車、緊急停車、故障報警等。

直連式：

柴油水泵機組采用國內首創的柴油機與水泵通過彈性聯軸節直接連接技術，減少了故障點，并使機組的起動時間大大縮短，增加了機組的可靠性和應急性能。　

泵組參數

進出口徑：

250/200mm

流量：

200L/S(720m3/h)

揚程：

130M

吸程：

5.5M

配套柴油機功率：

441KW

進口方向:

水平進水

出口方向:

水平出水

連接方式:

進口/出口法蘭式

泵形式：

雙吸中開泵

海拔要求：

≤1000m

密封形式：

填料密封

油箱容積：

200L

控制模塊/電器品牌：

底座槽鋼牌號：

20#

電瓶容量：

12V-200A

泵過流部件材質：

球墨鑄鐵

葉輪材質：

不銹鋼304

泵軸材質：

2Cr13#

泵聯接方式：

船用齒圈彈性聯軸器

柴油機加熱系統：

無

軸承品牌：

HRB

機組外形尺寸：

3200*1800*2200（mm）

機組重量：

3500kg

發動機參數

品牌/型號:

玉柴YC6K600-D30

制造商：

廣西玉柴機器股份有限公司

柴油機缸數：

直列6缸

冷卻方式：

水冷

循環：

4沖程

吸氣方式：

增壓中冷

額定轉速：

1500rpm

發動機功率：

441KW

調速系統：

電控

啟動馬達：

DC24V

交流充電機：

AC24V

燃油消耗率：

≤192g/kw.h

排放標準：

非道路T3 Non-road T3符合國家排放要求

排量：

12.9L

外形尺寸：

1900*960*1360（mm）

重量：

1300kg

機組控制系統

性能性點

控制系統主要用于控制柴油機水泵機組手動和自動控制、一路市電斷電后自動轉換啟動柴油機的專用配置。它集成了數字化，智能化，網絡化，可用于柴油機泵組的啟停控制，實時監控和數據測量，報警保護，在市電供應出現偏離設定值或出現斷電故障時自動控制柴油機泵組的啟動，實現市電和柴動轉換。

●以微處理器為核心，備有“三遙”功能，性能穩定，工作可靠。

眾智410N

●實現對柴油機泵組的運行參數和精確測量和顯示功能

●操作狀態和可設置的輸入故障點LED指示，各測量參數和報警大屏幕LCD顯示

●極寬的直流工作電源輸入（8-35V）

●可選的手動、自動（遠程控制）工作模式

●具有多種控制保護功能，多種壓力、溫度顯示單位

●具有實時日歷、時鐘及運行時間累積功能

●具有網絡通訊功能，可通過RS485接口實現遠程控制
