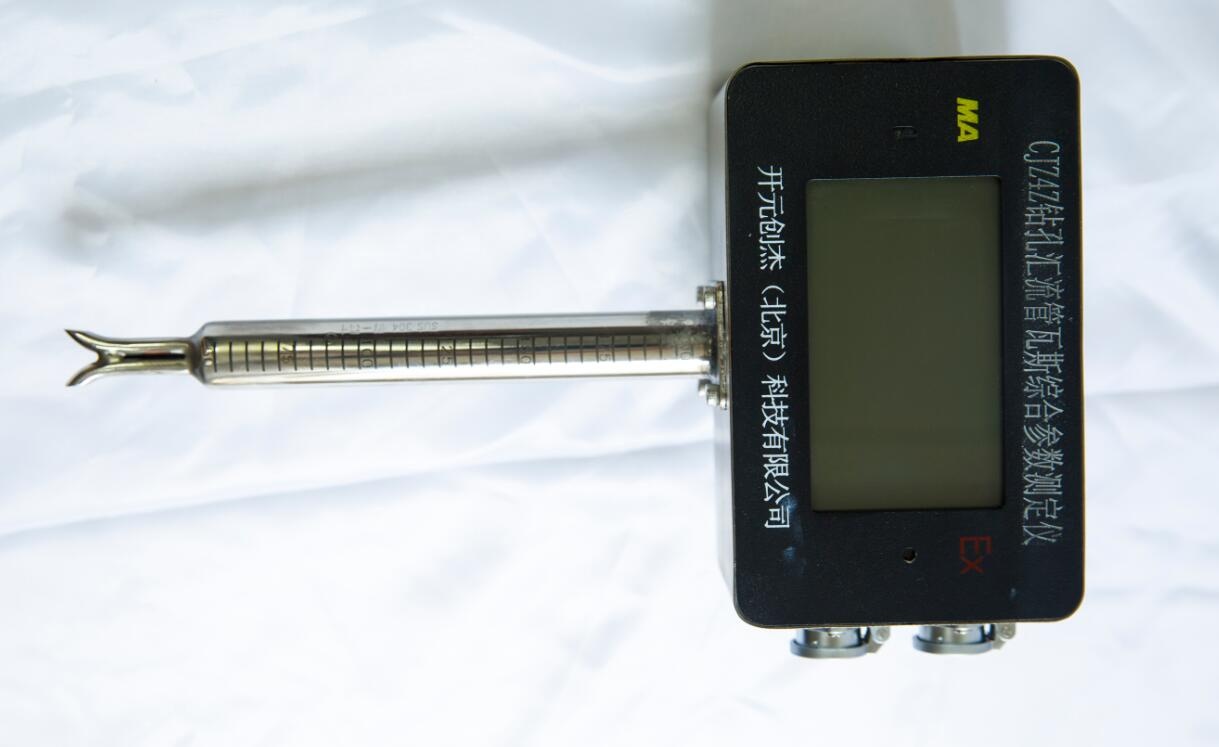

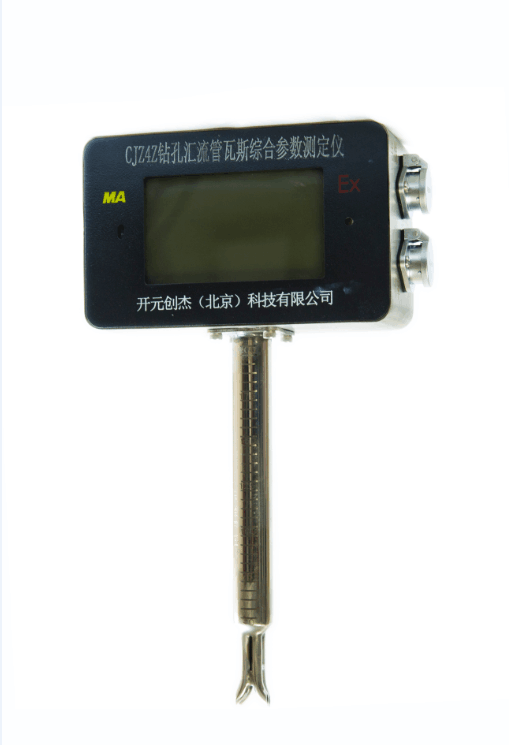

鉆孔匯流管瓦斯綜合參數測定儀

一、產品簡介

CJZ4Z鉆孔匯流管瓦斯綜合參數測定儀采用全新的流量檢測技術，全面解決了鉆孔瓦斯監測的技術難題，是鉆孔瓦斯抽采效果評判的設備，能夠在線實時監測鉆孔及匯流管內甲烷濃度、流量、管道壓力、管道氣體溫度等參數。

二、產品特點

  直接插入式測量，無需法蘭，無需對管道進行切斷處理！

測量腔內無阻擋和轉動部件，無阻力，即使鉆孔瓦斯流量低至0.003m3/min也能準確測量。

      不受粉塵、水汽等影響，測量精確。

      具備工況、標況模式設定功能，可設置儀器輸出模式。

      具有瞬時混合流量、瞬時純流量、甲烷濃度、負壓、溫度、總量、純總量、日累積量、日累積純量、管徑、氣體流向、日期、時間、工況百分比等就地實時顯示功能，并可上傳數據至監控系統。

三、技術參數

1分辨率

a)流量：0.01m³/min；

b)甲烷：（0.00～100.00）分辨率0.01%CH₄。

c)絕壓：0.1kPa；

d)溫度：0.1℃。

2基本誤差

3測定儀的本安參數： U_i: DC19.2V,I_i:250mA, C_i:0uF， L_i: 0mH。

4信號輸出：

輸出信號制式：頻率型：（200～1000）Hz(脈沖寬度大于0.3 ms)；

數字信號型：傳輸方式：半雙工，RS485，傳輸速率：9600bps，電平不小于3V。

5額定工作電壓：18V DC

      功耗：≤1.1W (60mA DC18.6V)

      數字型：≤2.2W (120mA DC18.6V)頻率型

      電壓允許波動范圍：9V～24V DC
