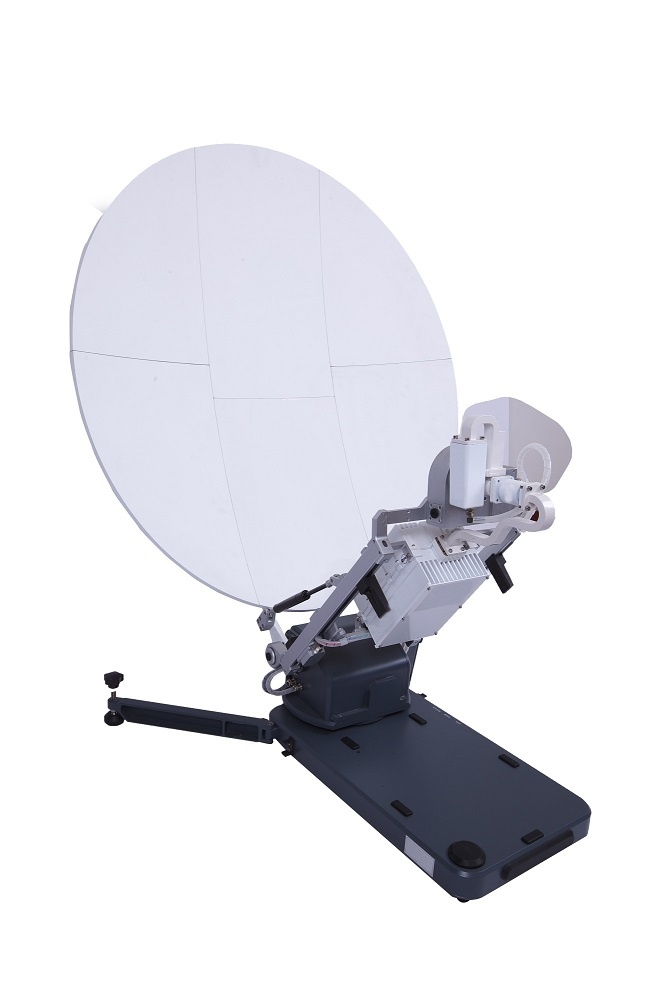

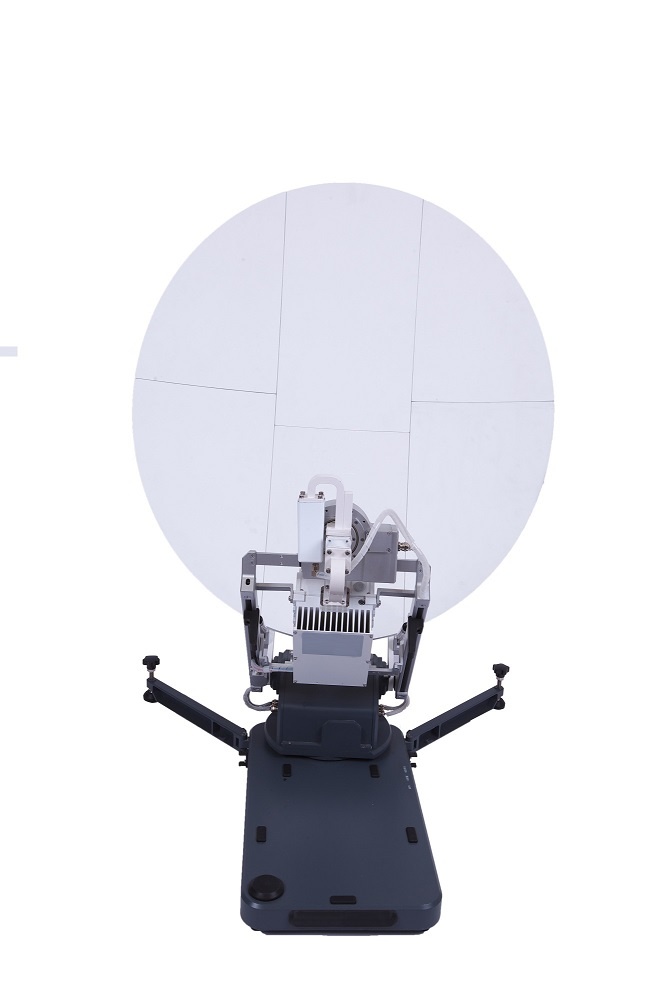

便攜式衛星站

主要技術指標

型號 TB120
機械特性
反射面形式 格里高利雙偏置拋物面天線
天線面材質 碳纖維
有效口徑 1.2m
方位角調整范圍 ±120°
俯仰角調整范圍 0°～ 90°
極化角調整范圍 ±90°
伺服系統轉速 方位：4°/s
俯仰：3°/s
極化：6°/s
重量
（不含射頻設備） 27Kg
電氣特性
頻率 接收（GHz） 10.95～12.75
 發射（GHz） 14.00～14.50
天線增益 接收@12.5GHz 42dBi
 發射@14.25GHz 43dBi
極化方式 線極化
駐波比 1.3:1(MAX)
收發隔離度 ≥85dB
環境特性
工作風速 10m/s
生存風速 25m/s
工作溫度 -30℃～+60℃
儲存溫度 -40℃～+80℃
相對濕度 0°～95°
供電方式 85 ～ 240V/10A/50Hz
功耗 100W（不含射頻設備）
