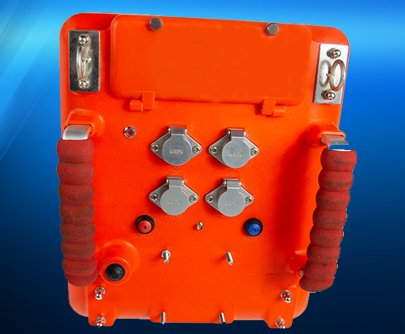

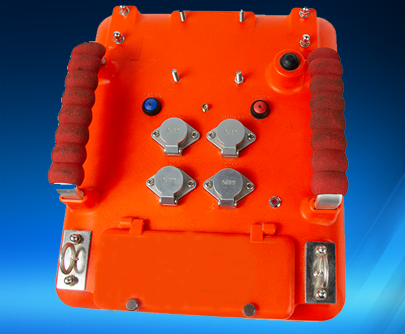

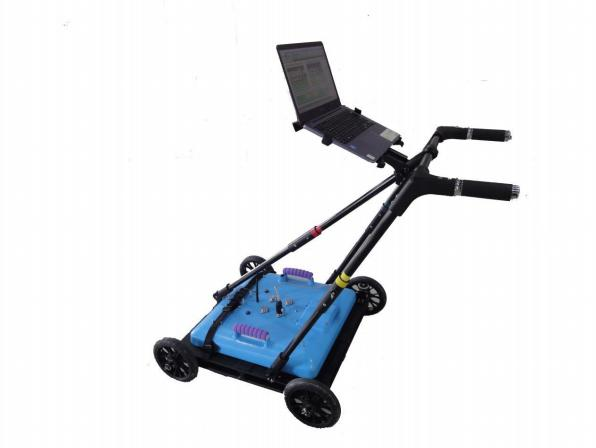

雙頻三維無線探地雷達

三維探地雷達的數據處理的方法及裝置、三維探地雷達,該方法在三維探地雷達對預設區域進行探測的過程中,實時獲取設置在三維探地雷達上的參考點的參考位置,然后根據參考點的參考位置和每一探測點相對于參考點的相對位置,計算出每一探測點的目標位置,將目標位置和目標位置處對預設區域進行探測的探測結果按照預設格式對應的存儲起來。該方法中,每一探測點的位置均是通過參考位置和相應的相對位置計算而來，目標位置為同一坐標系下的位置,實現了對各個探測點坐標位置的統一管理。每一探測點中的目標位置和相應的探測結果均按照預設格式進行存儲,從而實現了三維探地雷達數據在不同儀器、不同軟件之間的通用。

每一探測點中的目標位置和相應的探測結果均按照預設格式進行存儲,從而實現了三維探地雷達數據在不同儀器、不同軟件之間的通用。

1、一體化便攜式設計，主機與天線合為一體

2、雷達與筆記本電腦之間采用無線數據傳輸，單人即可操作，

3、采集軟件自動識別天線型號，設置簡單

4、具備 GPS 數據接口：實時定位管線探地雷達的位置

5、高低頻組合天線，快速高效完成測量

（1）高頻段采用 400MHz/600MHz/750MHz/900MHz 天線分辨率高，可探測較小管線

（2）低頻段采用 200MHz/250MHz 天線穿透能力強，可以探測深部管線

（3）主要復合頻率為：200MHZ 和 400MHz/200MHz 和 600MHz/250MHz 和 750MHz/250MHZ 和 900MHz 等。（可根據客戶探測需求進行定制）

6、回退定位快速標記，定位管線位置:當發現管線以及探測異常點時，回退定位功能可以直 接標記管線的位置；

7、適應野外惡劣的工作環境

8、配備四輪定位推車，野外使用更方便
